سیگنال بازگشتی چیست؟

سنسور مجاورتی

یکی از متداول ترین سنسورهای مورد استفاده در خطوط تولید، سنسور مجاورتی است.

در این مقاله، به صورت فوق العاده ای با انواع سنسور مجاورتی (القایی و خازنی) آشنا شده و
در مورد نحوه سیم کشی سنسورهای نوع NPN و PNP و روش اتصال آن ها به سایر دستگاه ها یاد می گیرید.

ویدیوها و تصاویر این مقاله به شما کمک می کند که درک مناسبی از این قطعه مهم پیدا کنید.

پس تا انتهای این مقاله با ما همراه باشید.

1# سنسور مجاورتی چیست؟

سنسور یا حسگر وسیله برای تشخیص اشیا، وسایل، موقعیت های خاص و حتی افراد است و
برای این کار از ساز و کارهای متفاوتی استفاده می کند.

اما در برخی از موارد لازم است که حسگر بتواند از فاصله دورتر و بدون ایجاد تماس و برخورد فیزیکی با جسم آن را تشخیص دهد که
در این شرایط اهمیت سنسورهای مجاورتی مشخص می شود.

ویدیوی زیر حاوی اطلاعات مفیدی درباره سنسورهای مجاورتی و طرز کار آن هاست.

یک سنسور مجاورتی (Proximity Sensor) که سوئیچ پراکسیمیتی هم نامیده می شود،
توانایی تشخیص اشیای اطراف را بدون ایجاد تماس فیزیکی با آن ها دارد.

در واقع نحوه کار یک سنسور مجاورتی اینگونه است:

• ایجاد میدان، پرتو الکترومغناطیسی (مثل مادون قرمز یا هر پرتو نوری)، پالس صوتی
• انتشار و تابش سیگنال به سمت اجسام
• برخورد سیگنال به جسم هدف و ایجاد تغییر در سیگنال
• دریافت سیگنال بازگشتی ناشی از برخورد پرتو
• بررسی و محاسبه تغییرات در میدان یا سیگنال بازگشتی
• تشخیص اهداف با توجه به ساختار و نوع سنسور

سنسور به نزدیک شدن یک شی به سنسور و حضور آن در نزدیکی خودش پاسخ می دهد.

البته در اکثر موارد حداکثر فاصله ای که شی می تواند از سنسور مجاورتی داشته باشد تا
سنسور بتواند آن را تشخیص دهد، در حدود ۰ تا ۲۰ میلی متر است.

جسم پیدا شده در واقع هدف امواج ارسالی از طرف سنسور مجاورتی است.

2# مزایای سنسور مجاورتی

• سنسورهای مجاورتی قطعات مکانیکی نداشته و برای تشخیص اهداف خود نیازی به ارتباط فیزیکی با آن ها ندارند که
  همین مسئله باعث افزایش عمر مفید و ضریب اطمینان سنسورهای مجاورتی نسبت به دیگر سنسورها می شود.
• قابل اعتماد بودن حتی در محیط های بسیار سخت و خشن (مثلا در محیط های نفتی یا محیط های صحرایی و فضای آزاد)
• نصب و راه اندازی آسان
• قیمت های بسیار مناسب و جذاب (مثلا ارزان تر از سنسورهای نوری)

3# کاربرد سنسور مجاورتی

تا این بخش فهمیدیم سنسور مجاورتی چیست و چه مزایایی دارد.

غالبا از یک سنسور مجاورتی اینطور استفاده می شود که
سنسور قسمت پایانی یک ماشین یا یک دستگاه را تشخیص داده و
سپس سیگنالی را به خروجی ارسال می کند.
به واسطه سیگنال ارسالی، یک وسیله یا یک ماشین دیگر به حرکت در آمده و
برنامه ای را که ما برای آن تنظیم کرده ایم، اجرا می شود.

در همین رابطه با برخی از مهمترین کاربردهای این سنسورها آشنا می شویم:

• استفاده از سنسور مجاورتی تنظیم شده در محدوده های کوتاه، به جای سوئیچ لمسی

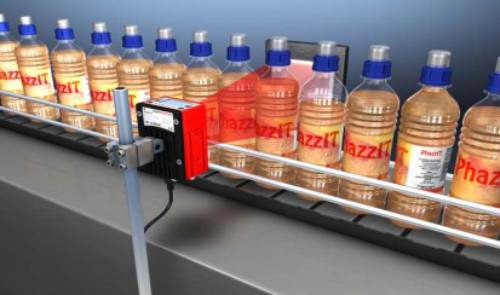

• استفاده در کاربردهای صنعتی مثل: کارخانه ها، صنایع خودروسازی، تولیدی، صنایع غذایی و بازیافت

• کاربرد در وسایل نقلیه برای تشخیص فاصله از دیگر خودروها و اجسام و قابلیت استفاده در سیستم پارک خودکار
• مورد استفاده در گوشی های تلفن همراه به منظور خاموش کردن صفحه نمایش موقع برقراری تماس و نزدیک کردن گوشی به صورت، برای جلوگیری از لمس اشتباه صفحه.
• سیستم هشدار نزدیکی به زمین برای ایمنی هواپیما
• سیستم های نظامی ضد حملات موشکی
• اندازه گیری میزان چرخش شفت در موتورهای دوار (مورد استفاده در کارخانه های تولیدی و …)
• شیرهای اتوماتیک (Automatic faucets)
• ماشین های کارواش

4# انواع سنسورهای مجاورتی

با فهمیدن این مطلب که سنسور مجاورتی چیست، حالا می خواهیم درباره انواع مختلف این سنسورها که بسته به نوع اهدافشان، در صنعت مورد استفاده قرار می گیرند یاد بگیریم.

1-4# سنسور القایی (Inductive Proximity Sensor)

• فقط مناسب اهداف فلزی
• استفاده از یک سیم پیچ (نوسان ساز) برای تولید یک میدان الکترومغناطیسی فرکانس بالا
• ارسال و انتشار میدان و برخورد آن با اجسام اطراف
• قرار گرفتن جسم هدف در میدان
• ایجاد میدان الکترومغناطیسی خلاف جهت میدان حسگر ناشی از جریان های ایجاد شده در هدف
• تداخل دو میدان (سنسور و هدف) و کاهش دامنه سیگنال نوسان ساز
• تشخیص میزان تغییرات در سنسور و در نتیجه تشخیص هدف

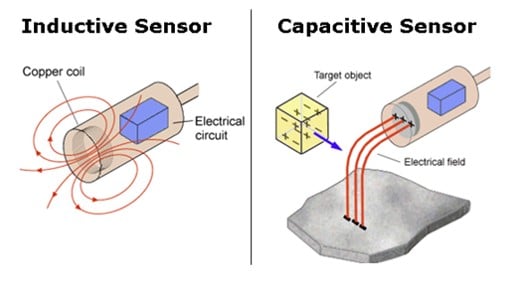

2-4# سنسور مجاورتی خازنی (Capacitive Proximity Sensor)

• مناسب برای طیف گسترده ای از اهداف فلزی و غیر فلزی مثل: پلاستیک، کاغذ، شیشه، پارچه و مایعات
• دارای عملکردی مشابه حسگرهای القایی و با تفاوت در نوع میدان (ایجاد میدان الکترواستاتیکی توسط دو الکترود)
• نزدیک بودن هدف به سطح حساس حسگر و قرار گرفتن آن در میدان
• تغییر ظرفیت خازن
• ایجاد نوسان توسط نوسان ساز
• خوانده شدن دامنه سیگنال نوسان ساز
• تغییر در خروجی حسگر و تشخیص هدف
• دور شدن هدف و کاهش مقدار دامنه و بازگشت خروجی حسگر به حالت اول

3-4# سنسور مجاورتی التراسونیک (Ultrasound Proximity Sensor)

• اعمال ولتاژ بالا به یک دیسک، نوسان کردن دیسک متناسب با ولتاژ و ایجاد موج های صوتی فرکانس بالا
• استفاده از مبدل پیزوالکتریکی برای ارسال و دریافت سیگنال های صوتی با فرکانس بالا
• قرار گرفتن جسم هدف در محیط سیگنال و برخورد پالس های صوتی به آن
• برگشت سیگنال تغییر کرده به سنسور
• محاسبه طول پالس های برگشتی و مقایسه با مقدار از پیش تعیین شده
• تغییر در خروجی حسگر و تشخیص هدف

4-4# سنسور مجاورتی نوری (Photoelectric Proximity Sensor)

برای اهداف غیر فلزی مثل: پلاستیک و … مناسب اند.
• ایجاد پالس نوری با فرکانس 30-5 کیلو هرتز و در طیف نور مرئی تا مادون قرمز
• غالبا استفاده از نور مادون قرمز (طول موج 880 میلی متر) به دلیل کاهش تداخل با نور محیط
• استفاده از یک پتانسیومتر برای تنظیم میزان حساسیت سنسور
• ارسال پالس نوری و دریافت مجدد آن پس از برخورد با اجسام
• بررسی و محاسبه تغییرات و تشخیص هدف

اگرچه سنسورهای القایی فقط اجسام فلزی را تشخیص می دهند ولی به دلیل اینکه نسبت به اختلالات خارجی (نویز) اثر پذیری پایین تری دارند و
ارزان تر نیز هستند، کاربردهای زیادی در صنعت دارند.

در ادامه به بررسی جزئیات سنسورهای القایی خواهیم پرداخت.

5# عملکرد سنسور مجاورتی القایی

یک سنسور مجاورتی القایی متشکل است از:

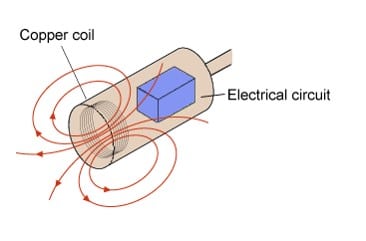

یک کویل (سیم پیچ) که اطراف یک هسته فریتی (اکسید آهن) پیچیده شده و در قسمت ابتدایی (head) سنسور قرار دارد.

میدان الکترومغناطیسی نوسانی اطراف این کویل تولید شده و
یک مدار داخلی (electrical circuit) نظاره گر و کنترل کننده بر روی آن اثر می گذارد.

با جا به جایی یک جسم فلزی در اطراف سنسور، یک جریان الکتریکی درون جسم ایجاد می شود.
این جریان منجر به ایجاد یک اثر ترانسفورمری (تبدیل کنندگی) می شود که
بر اثر آن، انرژی درونی کویل کاهش می یابد.

با کاهش نوسانات میدان الکترومغناطیسی، قدرت میدان الکترومغناطیسی نیز کم می شود.
سپس مدار نظاره گر و کنترل کننده کویل، این کاهش نوسانات را احساس کرده و
خروجی خود را سوئیچ می کند.

در نهایت سیگنالی به خروجی ارسال شده و مشاهده شدن یک جسم توسط سنسور را اطلاع می دهد.

به علت قواعد کاری که بر سنسورهای القایی و میدان های الکترومغناطیسی حاکم است،
در محیط های سخت، سنسورهای القایی نسبت سنسورهای نوری، مناسب تر و پرکاربردتر هستند.

به عنوان مثال در محیط های نفتی یا محیط های پر از گرد و غبار، عوامل خارجی تاثیر چندانی بر روی عملکرد این سنسورها ندارد.

1-5# خروجی سنسورهای القایی

امروزه سنسورهای القایی از خروجی ترانزیستوری (NPN یا PNP) بهره مند هستند.

ابن مدل سنسورها بسیار پرکاربرد هستند و احتمالا آن ها را با اسم DC-3 wire (دی سی سه سیمه) می شناسید.

در برخی از این سنسورها، پیکربندی به گونه ای است که

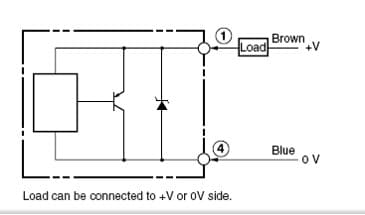

دارای ۲ سیم اتصالی (connections) مثبت و منفی است و DC-2 wire (دی سی دو سیمه) نام دارد.

در این مدل، بار (مصرف کننده) را به هر دو سیم می توانیم متصل کنیم،

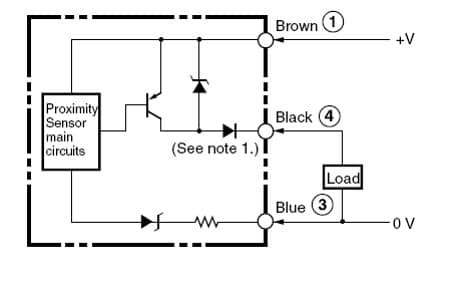

ولی در مدل سه سیمه، بار را بایستی مطابق با تصویر زیر، به سنسور وصل کنیم.

2-5# سنسور NO و NC

سنسور مجاورتی را از نظر شرایط کاری به دو گروه تقسیم بندی می کنند.

این دو دسته توصیف کننده شرایط سیگنال خروجی سنسور در هنگام احساس کردن یک شی است که
در حالت High (ولتاژ بالا) باشد یا در حالتی که هیچ شیئی وجود ندارد.

به این معنا که در کدام حالت، سیگنال خروجی ON است.

• Normally open (NO): سیگنال سطح بالا، در هنگام تشخیص دادن اجسام و سیگنال سطح پایین در شرایط عادی و بدون هیچ جسمی.
• Normally closed (NC): سیگنال سطح بالا، در شرایط عادی و بدون هیچ جسمی و سیگنال سطح پایین، در هنگام تشخیص دادن اجسام.

در تصویر زیر یک سنسور مجاورتی دو سیمه با خروجی NO را مشاهده می کند.

همان طور که از اسم این سنسور مشخص است، خروجی این سنسور در حالت عادی نرمالی اُپن یا به اصطلاح باز است،
پس از آنکه جسمی توسط این سنسور تشخیص داده شود، خروجی این سنسور فعال شده و به حالت ON (ولتاژ سطح بالا) در می آید.

با نزدیک شدن به سنسور، لامپ روشن می گردد (مسیر جریان بسته می شود)

در شکل زیر سنسوری با خروجی NC را مشاهده می کنید.

تا زمانی که جسمی (موس) به سنسور نزدیک نشود، خروجی سنسور، با سطح بالای ولتاژ (ON) بوده و
چراغ روشن می ماند؛ به محض آنکه جسمی به سنسور نزدیک شود، خروجی OFF شده و لامپ هم خاموش می شود.

سنسور مجاورتی ای که دارای هر دو مدل خروجی NO و NC باشند را مدل دو حالته یا آنتی ولنت (antivalent) نام دارد.

لازم به تذکر است که برای هر دو نوع سنسورهای خازنی و القایی، حالت های کاری NO و NC وجود دارد.

سنسورهای نشان داده شده در این دو فیلم، از نوع سنسورهای خازنی هستند.

3-5# برد سنسور (sensing distance)

برد سنسور از مهمترین مشخصات در انتخاب یک سنسور پراکسیمیتی است.

باید توجه داشت که سنسور مجاورتی القایی از نظر محورها و
جهت های قابل تشخیص به یک بعدی، دو بعدی و حتی سه بعدی تقسیم بندی می شوند.

بردی که برای سنسورهای مجاورتی در بخش مشخصات سنسور نقل می شود،

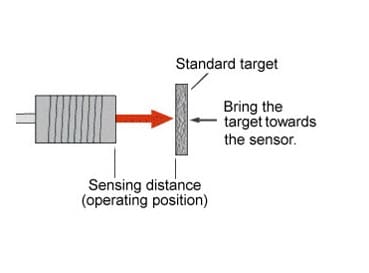

بر پایه حرکت دادن یک جسم استاندارد (standard target) در مقابل سنسور است.

این هدف یا شی استاندارد، یک ورق مربعی از جنس فولاد با ضخامت 1mm است که
معمولا یکی شی با رنگ سفید و سیاه و خاکستری مانند است.
(با توجه به استاندارد EN 60947-5-2 مشخص می شود)

توجه داشته باشید که این برد بر اساس حرکت اجسام به صورت مستقیم به طرف سطح سنسور یا عکس آن بوده و
برد سنسور برای اجسامی که به صورت شعاعی حرکت داده می شوند، متفاوت است.

1) عوامل کاهش دهنده برد سنسور

متناسب با فلزی که استفاده می شود، رنج قابل تشخیص توسط سنسور می تواند کمتر از مقدار داده شده باشد.

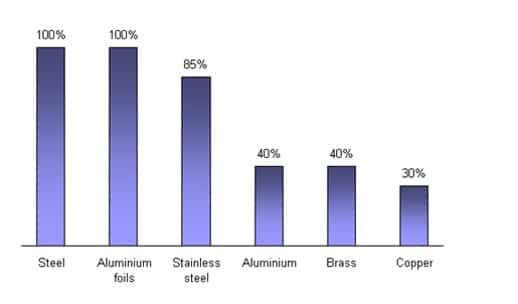

مطابق با نمودار شکل زیر، برد قابل تشخیص توسط سنسور، برای فلزات مختلف تقریبا کاهش یافته و
کمتر از مقدار محاسبه شده برای فولاد می باشد. ممکن است اطلاعات جزئی تری پیرامون وابستگی نوع فلز و
برد قابل تشخیص توسط سنسور، در قسمت مشخصات فنی (technical information) در دیتاشیت سنسورهای القایی، وجود داشته باشد.

2) تاثیر اندازه و سایز اجسام در برد سنسور

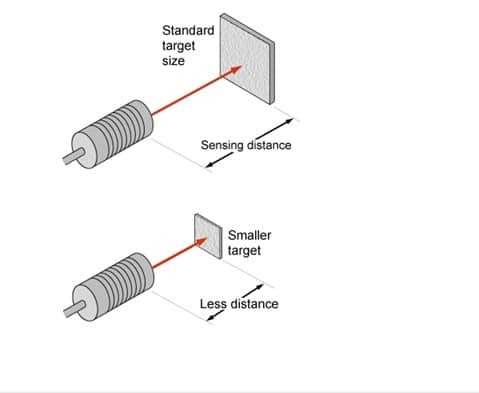

برد قابل تشخیص توسط سنسور، به سایز جسم مورد نظر نیز وابسته است،
(برای اجسام کوچکتر، فاصله قابل تشخیص، کمتر می باشد)
در واقع هرچه ابعاد جسم بزرگتر، تشخیص جسم راحت تر است.

همچنین نوع و ضخامت روکشی که برای سطح جانبی جسم انتخاب شده است،
بر حداکثر مسافتی که برای تشخیص آن جسم می توانیم داشته باشم، اثر گذار است.

3) تاثیر هیسترزیس (Hysteresis) در برد سنسور

در دیتاشیت سنسور ممکن است به عبارت هیستریسز برخورده باشید،
این عبارت به معنای حداکثر خطایی است که در برد سنسور ممکن است وجود داشته باشد.
